TOUA: кріплення без свердління
Один натиск замість трьох операцій перфоратором. Повний розбір газових і акумуляторних монтажних пістолетів TOUA, усіх типів цвяхів і правил підбору — з офіційної інструкції виробника, без переписаного маркетингу.
Півтори гривні за кріплення — і одна операція замість трьох
З цього питання починається будь-яка розмова про прямий монтаж, тому почнемо з нього і ми. Рахуємо чесно, за нашими ж цінами — і показуємо, у чому саме газовий пістолет обходить перфоратор. Порівняння з пороховим — далі в гайді.
- Просвердлити отвір потрібного діаметра й глибини
- Вставити пластиковий дюбель
- Забити або закрутити кріплення
- Притиснути й натиснути — цвях уже в основі
Плюс дрібниця, яка на фасаді стає великою: при потраплянні в арматуру перфоратор змушує шукати нову точку, а газовий пістолет цю точку зазвичай дотискає — але тільки посиленим цвяхом 3,0 мм. Тонкий 2,7 мм на арматурі зігнеться так само, як на щебені.
Гнуті цвяхи й сколи — це не «поганий пістолет», а розрив між трьома елементами
Майже всі проблеми прямого монтажу — зігнуті цвяхи, недобиття, сколи бетону, вильоти — це не «поганий пістолет». Це розрив між трьома речами, які мають підбиратися разом. Далі гайд іде рівно цим порядком: спочатку основа, потім інструмент, потім витратник — і наприкінці перевірка на об'єкті. Якщо ви вже знаєте, що вам треба, наступна секція дає відповідь за три питання.
Інструмент
Задає межі: максимальна довжина цвяха, енергія, тип ствола. Пістолет під 27 мм фізично не візьме цвях 32 мм.
Витратник
Довжина, діаметр стрижня, форма вістря, кут стрічки. Саме тут ховається 80% помилок і зігнутих цвяхів.
Основа
Бетон, цегла, метал, газобетон — у кожної своя щільність і своє правило заглиблення. Основа диктує цвях.
Практичний висновок: перш ніж купувати інструмент, дайте відповідь на питання «що і до чого я кріплю найчастіше». Відповідь на «до чого» звужує вибір сильніше за все інше — тому з основ ми і почнемо.
Три питання — і модель із витратником під ваш об'єкт
Якщо ви вже уявляєте свою задачу — три питання, і ви отримаєте конкретну модель з нашого асортименту разом із витратником до неї. Якщо ні — просто гортайте далі, решта гайда розбирає той самий вибір докладно.
Основа диктує цвях — не навпаки
Найкоротший шлях до зігнутого стрижня — підібрати цвях під інструмент, а не під те, у що стріляєте. Ось шість основ, з якими реально працюють на об'єкті, і що кожна з них вимагає. Далі в гайді ці ж цифри повторюються в калькуляторі й таблиці сумісності — тут вони зібрані в одному місці.
Залізобетон
Щільний бетон стін і перекриттів, стельовий бетон із твердим заповнювачем. Найпоширеніша основа — і найвимогливіша до діаметра.
Діаметр: 3,0 мм, ступінчастий стрижень.
Заглиблення за інструкцією: 15–22 мм під дерево, 12–22 мм під металевий профіль.
Робочі довжини: 25–38 мм.
Цегла і ЦПС-стяжка
Цегляна кладка, оштукатурена цегла, цементно-піщана стяжка. Основа однорідніша за бетон, тому тонкий стрижень тут працює краще.
Діаметр: 2,7 мм.
Заглиблення: завод його не нормує — замість цього дає готові типорозміри 19, 22, 25 і 30 мм.
Перевірка: тестовий постріл на кожному новому об'єкті.
Легкий бетон і блоки
Повнотілі та пустотілі цементні блоки, поверхні з легкого бетону. Той самий тонкий цвях, що й для цегли.
Діаметр: 2,7 мм.
Обережно: у пустотілому блоці цвях може пройти в порожнину — точку кріплення підбирають по перемичці.
Газобетон і піноблок
Пориста основа — окрема історія. Звичайний дюбель у ній просто не тримає: немає щільного матеріалу, за який можна зачепитися.
Що треба: окрема серія тарілчастих дюбелів (у TOUA це індекс LIP) — ребра жорсткості й насічки на цвяху створюють точку кріплення в пористому матеріалі.
Чого не треба: стандартного дюбель-цвяха по бетону.
Метал
Тут вирішує не довжина, а товщина основи. Заводські описи розводять два випадки, і плутати їх дорого.
До 4–5 мм (немасивна сталь): стандартний цвях 2,7 мм, довжини 16–22 мм.
Понад 5 мм: посилений 3,05 мм або Bullet Point, заводські типорозміри 15 і 17 мм. Тонким 2,7 у масивну сталь не стріляють — стрижень гнеться.
Дерево
Це вже не прямий монтаж у бетон, а каркасна робота — і зовсім інший інструмент: акумуляторний нейлер DCFN3490.
Витратник: рейкові цвяхи D34 у паперовій стрічці, 2,8 і 3,05 мм, довжини 50–90 мм.
Правило довжини: цвях має заходити в нижній елемент мінімум на 2/3 своєї довжини.
А що з металевим профілем, який кріплять ДО бетону?
Це найчастіша плутанина в цій темі. Коли ви пристрілюєте до бетону металевий профіль або перфострічку — основою лишається бетон, і діаметр береться під бетон. Товщина самого профілю при цьому обмежена: інструкція GSN50 дає не більше 2,5–3 мм. Товщий метал газовий пістолет не візьме — це вже завдання для порохового кріплення або анкера.
Газ, акумулятор чи порох — звідки береться сила пострілу
Прямий монтаж — це коли кріплення заганяється в основу одним ударом, без попереднього отвору. Різниця між технологіями — у джерелі енергії для цього удару.
Одна шкала: від 90 до 800 Дж
Цифри з карток і каталогу заводу на одній лінійці. Уся газова й акумуляторна лінійка TOUA — це перші 15 % шкали, 90–120 Дж; те, що ми тримаємо на складі, стоїть у вузькій смузі 100–105 Дж. Далі починається пороховий клас: він потужніший, але це вже інша професія.
Шкала лінійна. Для профілю, ГКЛ, кліпс, перфострічки і підвісів у бетон 100 Дж вистачає з запасом — решта шкали потрібна там, де кріплення йде в конструкційний бетон або в масивну сталь. Різниця не тільки в силі: зліва працюють без дозволів, справа в Україні потрібна атестація оператора.
Газовий: найшвидший, але платиш за кожен постріл
Порція газу з балона змішується з повітрям у камері згоряння, іскра від акумулятора підпалює суміш — тиск газів розганяє поршень і забиває цвях.
- Енергія 100 Дж у GSN50 (у лінійці — від 90 Дж у GSN40 до 120 Дж у GSN65), 1–2 цвяхи/сек
- Акумулятор іскри — 4000 пострілів, але автономність задає балон: ~1000
- Дешевший за акумуляторний аналог
- Потрібен балон — витрата на кожен постріл
- Регулярна чистка від нагару
Безгазовий: нуль витрат на газ, але важчий
Замість газу тут вбудований мікрокомпресор замкненого циклу: електромотор поршнем стискає повітря в ресивері — за керівництвом офіційного дилера нормальний робочий тиск 7–8 бар — і саме це повітря розганяє боєк. Балон не потрібен взагалі.
- Нуль витрат на газ
- Тихіше, без вихлопу — краще в приміщенні
- Немає нагару — але запас у ресивері з часом падає, його підкачують компресором
- Менший ресурс заряду: ~700–800 пострілів
- Важчий і дорожчий
інструмента
Пороховий: до 800 Дж, але атестація оператора
Для контексту. Кріплення заганяє пороховий патрон. У TOUA така техніка теж є — моделі 307 і 308. Ми нею не торгуємо, але знати її межу корисно: вона потужніша, зате повільніша й вимагає атестації оператора.
- Енергія залежить від моделі й патрона: TOUA 307 — 100–450 Дж, TOUA 308 — 105–458 Дж, найважчі серії — до 800 Дж
- ≈300–700 кріплень/год проти 1000–1200 у газових пістолетів цього класу — це заявлені показники Spit і Hilti, TOUA погодинної продуктивності не публікує
- Ручне заряджання кожного дюбеля
- В Україні — навчання й атестація оператора
Чому газ виграє в темпі
Порох потужніший — від ~100 Дж на слабких патронах до ~800 Дж у найважчих серіях (власні TOUA 307 і 308 дають 100–450 і 105–458 Дж), проти 100 Дж у газу, і на надміцному конструкційному бетоні це вирішує. Але за продуктивністю газ виграє в рази: інструкція GSN50 дає до 1–2 цвяхів за секунду, а газові пістолети цього класу тримають близько 1000–1200 кріплень за годину (це заявлені показники Spit Pulsa 800P+ і Hilti GX 3 — TOUA погодинної продуктивності не публікує, інструкція GSN50 дає лише до 1–2 цвяхів за секунду) проти рекомендованих 300–700 у порохового, бо не треба заряджати кожен дюбель із патроном окремо.
Допуск: газовий — ні, пороховий — так
Газові й акумуляторні монтажні пістолети окремого дозволу не потребують — це звичайний будівельний інструмент, для якого достатньо інструктажу з охорони праці та ЗІЗ. А от пороховий в Україні регулюється окремо: НПАОП 0.00-5.25-01 вимагає навчання й атестації оператора. Це ще одна причина, чому на масовому монтажі виграє газ.

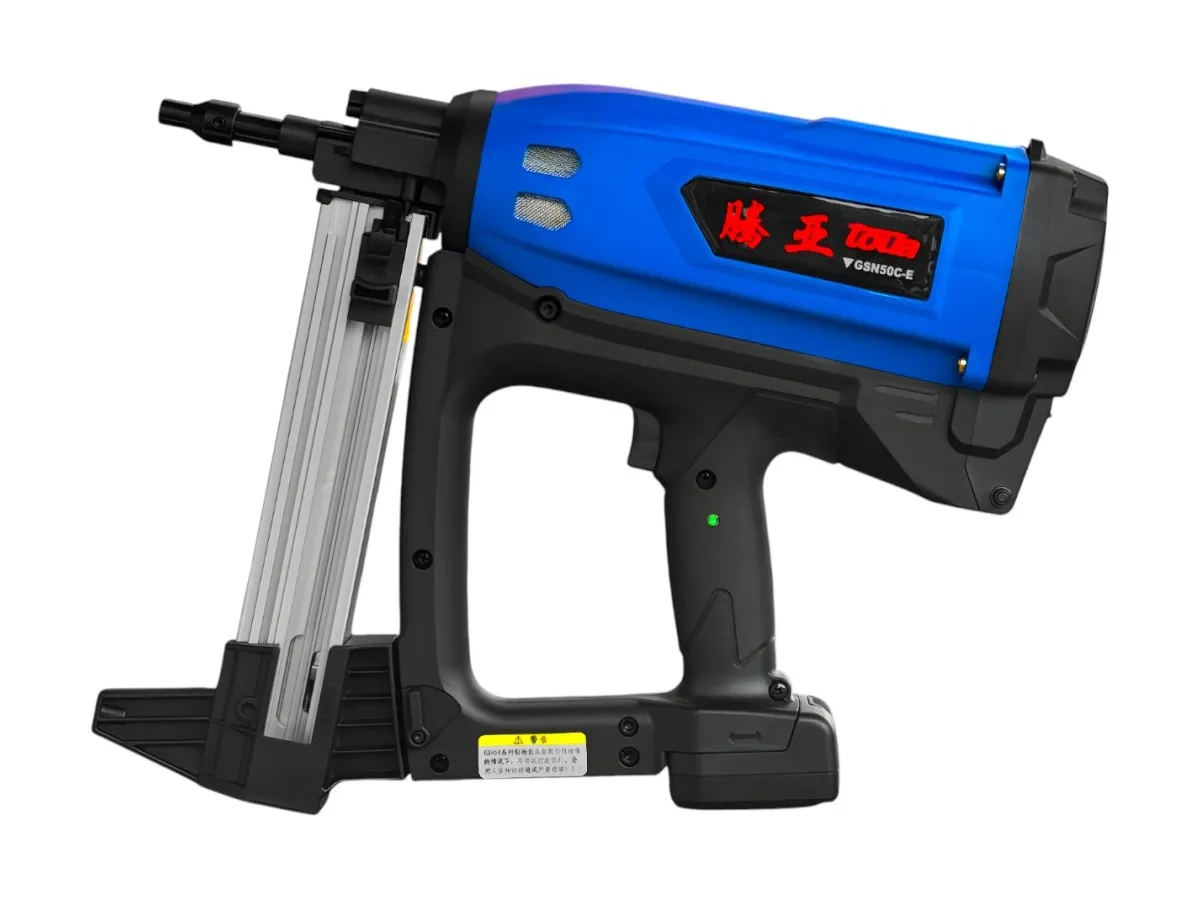

GSN50: C, CE і E — це один пістолет із різними стволами
Спочатку головне про назви. У каталозі заводу є чотири базові газові моделі по бетону — GSN40, GSN50, GSN65 і GSNF1 — плюс окрема серія для утеплювача — GSN40-D, GSN50-D і GSN65D. Літери C, CE, E, які ви бачите в магазинах, у заводському каталозі відсутні: це торгові позначення комплектацій одного GSN50 — різні стволи і різний вміст кейса. Офіційно розшифрована лише «E»: дилер прямо називає GSN50E «комплектацією GSN50 зі стволом для електромонтажу типу E». Тому нижче ми пишемо чесно: спільна база — і в чому конкретно різниця комплекту.

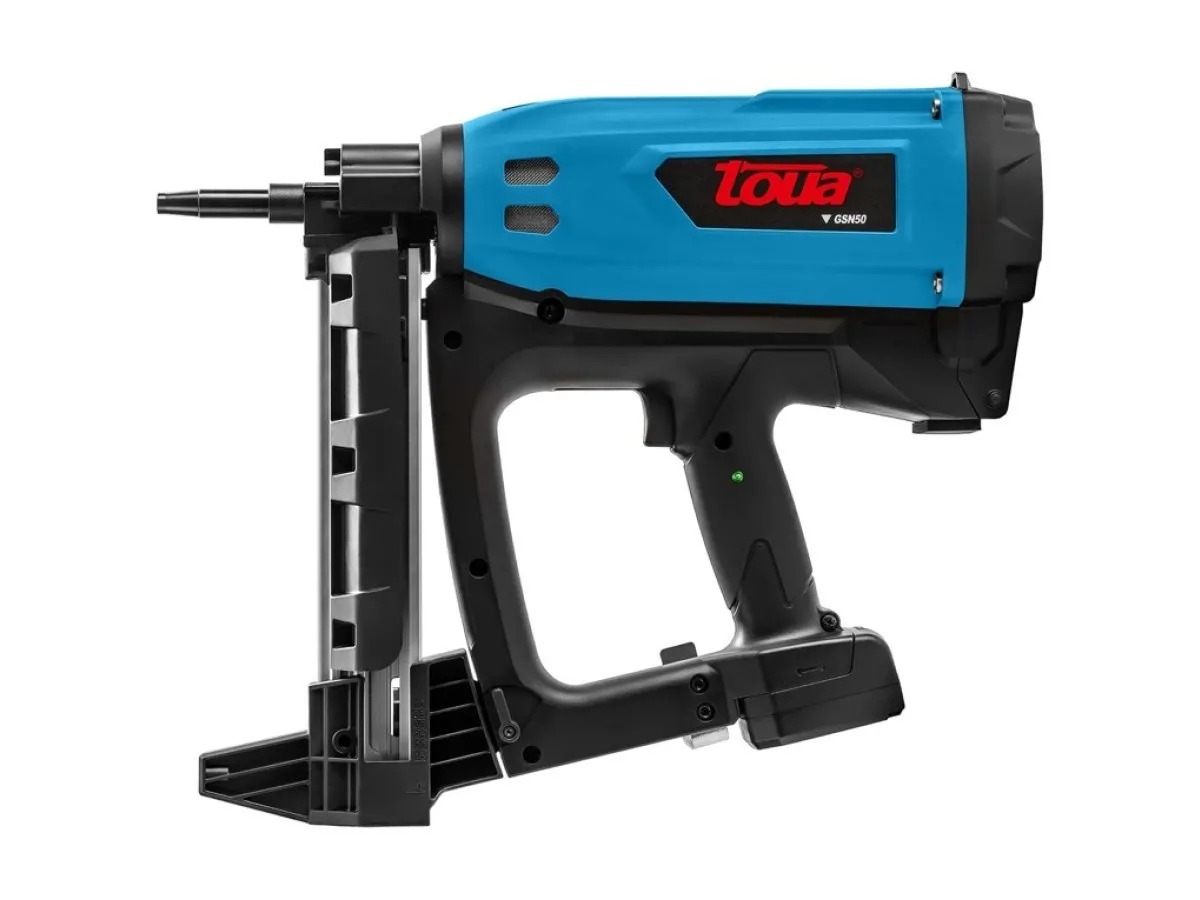

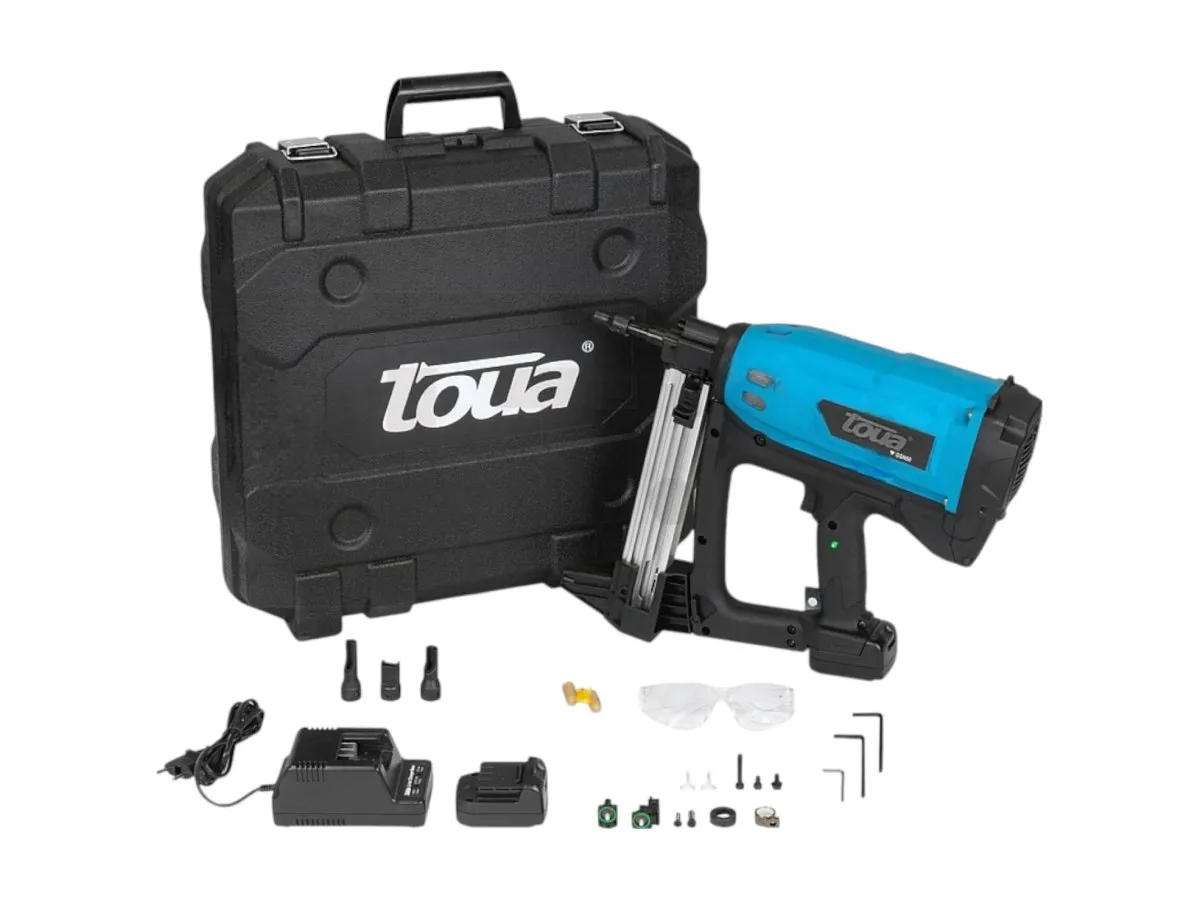

Той самий GSN50 у базовій комплектації. Притискної скоби в газових GSN50 немає в жодному виконанні — роль запобіжного притиску завжди виконує сам ствол, і саме тому інструмент компактний у носовій частині й дістає в кути та ніші.
Кріпить: кабель-канали, кліпси, розпаячні коробки, направляючі ГКЛ, перфострічку, монтажні шайби.
Офіційно це «GSN50 у комплектації зі стволом для електромонтажу типу E». Вузький ствол для електромонтажу (арт. 500769, Ø ствола 15 мм) щільно фіксує кліпси від 16 мм і не дає їм зсунутися під час пострілу. Два акумулятори в кейсі — стандарт для всіх газових GSN50, а не перевага саме «E».
Два акумулятори 7,2 В — як і в решті комплектацій GSN50, тож заряджати іскру за день не доведеться. Реальну автономність усе одно задає балон: орієнтир ~1000 пострілів.
Комплектація із загальнобудівельним стволом. Заглиблення регулюється без ключа — але за інструкцією це роблять на розрядженому інструменті: знявши цвяхи, акумулятор і балон. Зручно, коли на одному об'єкті чергуються бетон різної щільності й метал.
Регулювання глибини — без інструмента. У порохових потужність теж регулюється, але грубіше — коліщатком і вибором сили патрона.

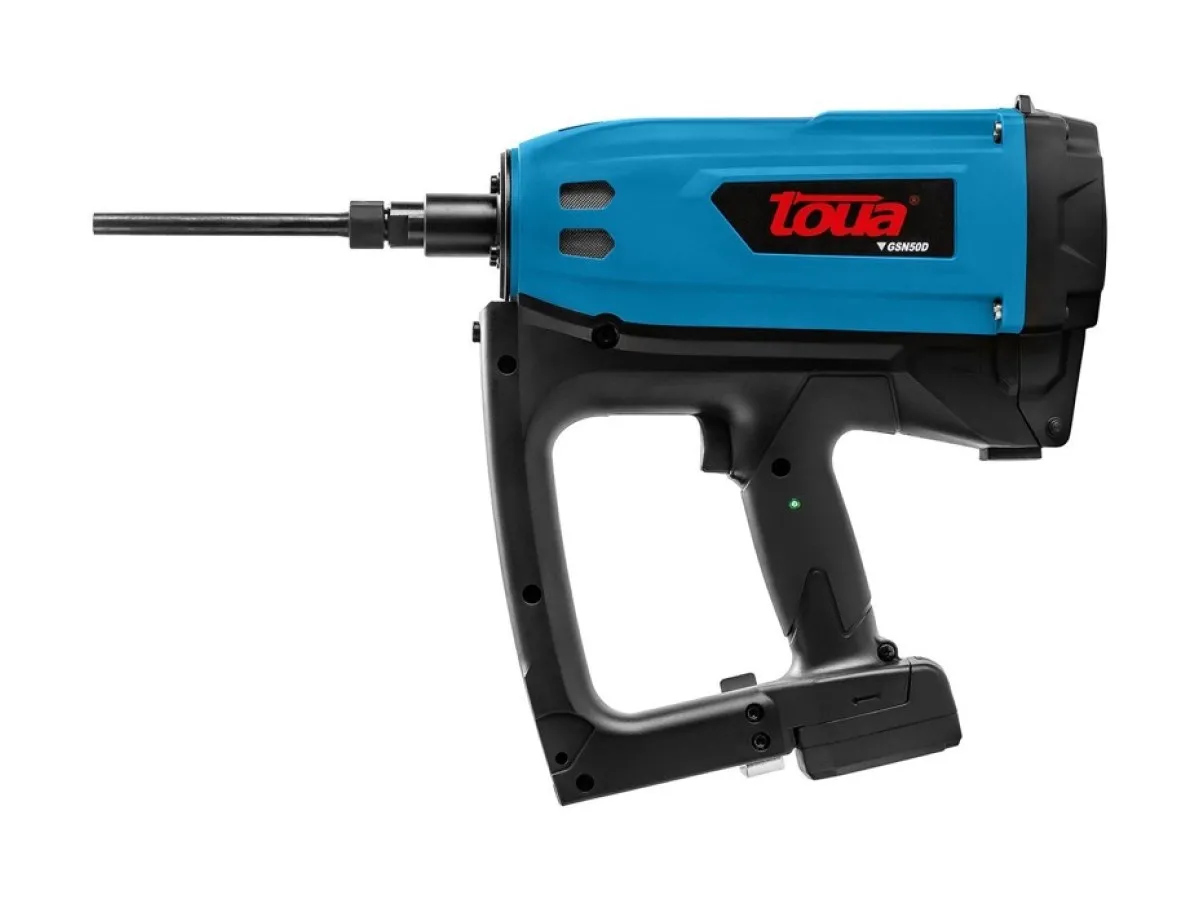

Окрема заводська серія «-D» (Gas Insulation Nailer) — не GSN50 із довшим стволом, а інший інструмент на тій самій платформі. Забиває дюбель-гриб крізь утеплювач прямо в бетон або цеглу, без перфоратора й бура. Важливо: за каталогом заводу це однозарядний інструмент — магазину немає, кожен дюбель встановлюється в ствол вручну. Виграш у порівнянні з перфоратором усе одно великий, але темп тут не «1–2 постріли за секунду».
Під нього в нас уся лінійка дюбель-грибів 30–150 мм — тобто утеплювач будь-якої стандартної товщини.
Чотири стволи на одній базі замість чотирьох пістолетів
Ствол GSN50 — змінна деталь: міняється шестигранником із комплекту за інструкцією виробника. Це не аксесуар «на потім», а спосіб не купувати другий пістолет: під електрику, під загальнобуд, під тонкий утеплювач — різні стволи на одній базі.
Ствол зношується, як гальмівні колодки
Офіційний дилер TOUA прямо порівнює ствол із гальмівними колодками: він зношується. Тріщина або скол наконечника — привід замінити негайно, бо працювати таким інструментом травмонебезпечно. Другий сигнал: на стволі для електромонтажу перестали фіксуватися кліпси. Ствол для електромонтажу в каталозі →
DC-серія: дорожче на старті, зате рядка «балони» у витратах немає
Тут газ не потрібен взагалі: мотор стискає повітря в ресивері й цим повітрям б'є. Дорожче на старті, але немає рядка «балони» у витратах — і немає нагару, який треба вичищати.

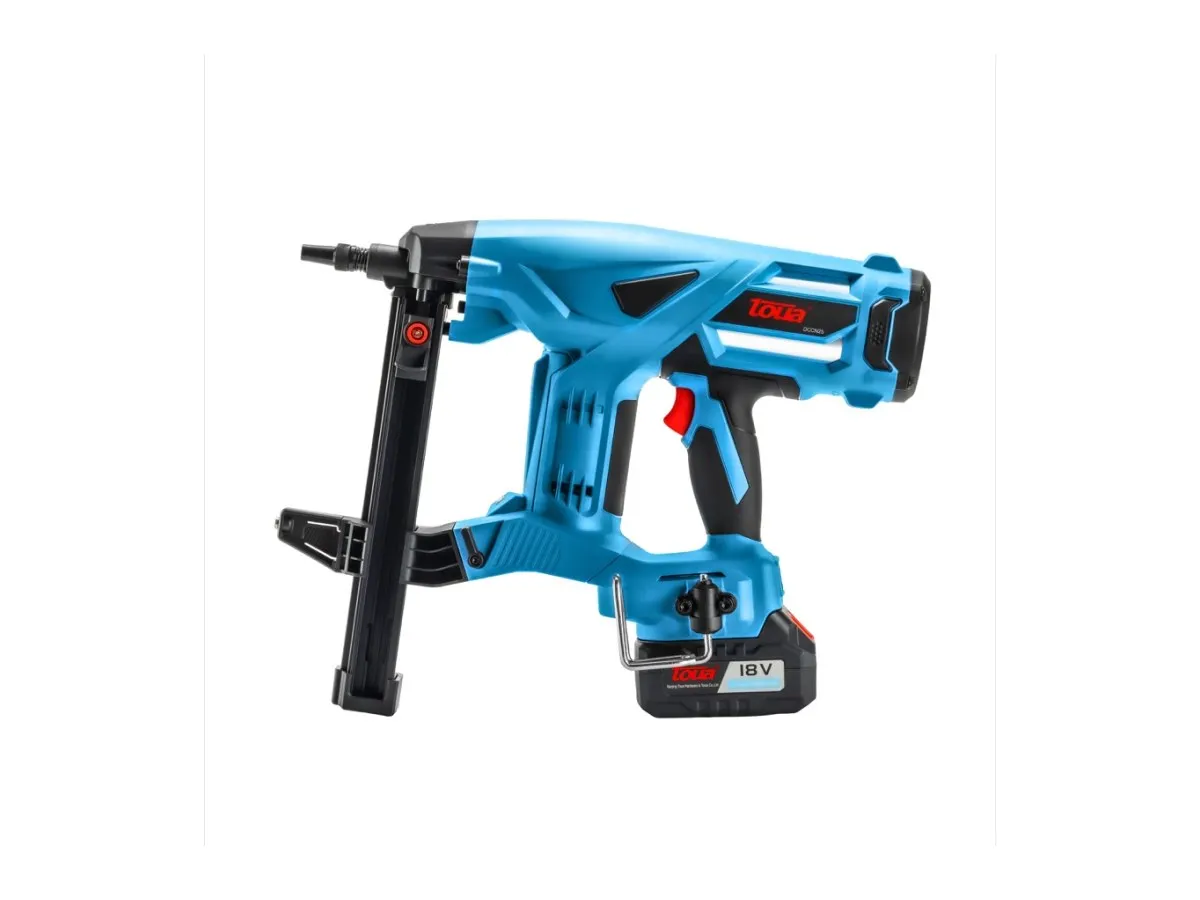

Полегшена версія: легша за старший DCCN40A і розрахована на цвях до 27 мм. Притискної скоби тут немає — але її немає в жодного акумуляторного DCCN, роль запобіжного притиску скрізь виконує сам ствол. Найзручніший варіант для роботи над головою і в тісноті: підвісні стелі, траси під перекриттям, сантехніка.
Важливо: цвяхи 32 і 38 мм у нього не заряджаються — стеля саме 27 мм. Підходять DCN16, DCN19, DCN22, DCN25, DCN27.
Старший безгазовий: бере цвях будь-якої довжини з нашої лінійки, включно з 32 і 38 мм для цегли та пухкої основи. Індекс «A» означає версію зі змінними різьбовими насадками: вони дають доступ у тісні місця і дозволяють ставити спеціальні дула.
Два акумулятори в комплекті — до ~1400 кріплень без розетки.
Те саме завдання, що в GSN50D, але без балона. У комплекті два стволи: один під дюбелі до 100 мм, другий — до 180 мм. Ствол підбирається під довжину дюбеля, це обов'язкова частина роботи, а не опція.
Наш асортимент дюбель-грибів закриває 30–150 мм. Довші (180 мм) — під замовлення.
Суміжне в лінійці: дерево і герметик
Два інструменти, які самі себе називають винятками. Вони не конкурують із монтажними пістолетами по бетону — просто закривають сусідні задачі на тому самому об'єкті, тому й стоять окремо.
Єдиний у лінійці інструмент по дереву, а не по бетону. Безщітковий мотор, найвища енергія в акумуляторній серії — 105 Дж. Два режими: одиночний і контактний (bump) для швидкої обшивки.
Уся наша лінійка рейкових цвяхів D34 (2,8 і 3,05 мм, 50–90 мм) підходить до нього без винятків.
Єдиний у добірці інструмент, що нічого не забиває. Видавлює герметик, рідкі цвяхи, бітумну мастику й хімічний анкер із зусиллям до 300 кгс. Працює і з «ковбасою» 600 мл, і зі звичайною тубою 280–310 мл. При відпусканні курка поршень автоматично відходить назад — герметик не тече після зупинки.
Увага до батарей: у DCG72 платформа 7,2 В, а в нейлерів DCCN/DCFN/DCIN — 18 В. Акумулятори між ними не взаємозамінні, попри те що це один бренд.
Чотири сімейства витратників: сплутаєте — заклините ствол
Плутанина тут коштує дорожче за сам витратник: не той цвях — це заклинювання, зігнуті стрижні й зіпсований ствол. Розкладаємо по поличках.
Дюбель-цвяхи по бетону: 2,7 чи 3,0 вирішує основа

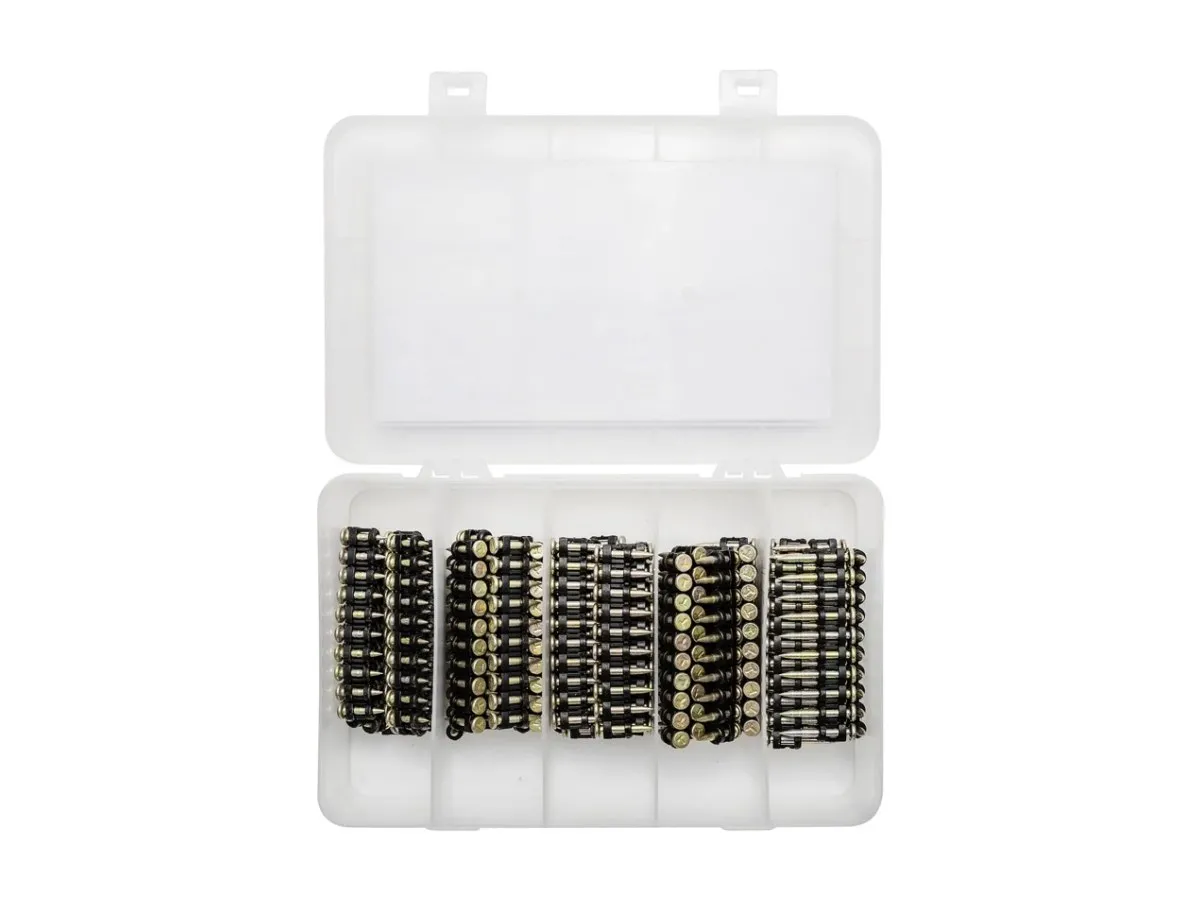

Головний витратник для GSN50 і DCCN. Це загартований сталевий стрижень із пластиковою шайбою: шайба центрує цвях у стволі й утримує його в касеті. Стріляють по бетону, цеглі, ЦПС-стяжці та металу.
Діаметр 2,7 мм — тонший, для однорідних основ: цегла й оштукатурена цегла, легкий бетон, повнотілі та пустотілі блоки, ЦПС-стяжка, а також тонкий метал до 4–5 мм. Діаметр 3,0 мм — товстіший ступінчастий стрижень: бетон середньої та високої міцності, стельовий бетон із твердим заповнювачем. Довжини нижче — саме під бетон: у масивний метал понад 5 мм ці 25–38 мм не йдуть, там завод дає окремі посилені типорозміри 3,05×15 і 3,05×17. Тонким 2,7 у масивну сталь теж не стріляють — стрижень гнеться.
Фасування — 1000 шт (100 касет по 10). Магазин GSN50 бере три касети: інструкція вказує 32 цвяхи (3 касети + 2), заводська картка — 33, картки дистриб’ютора і дилерів — 30. Розраховуйте на 30.
Рейкові цвяхи D34: стрічка 30–34°

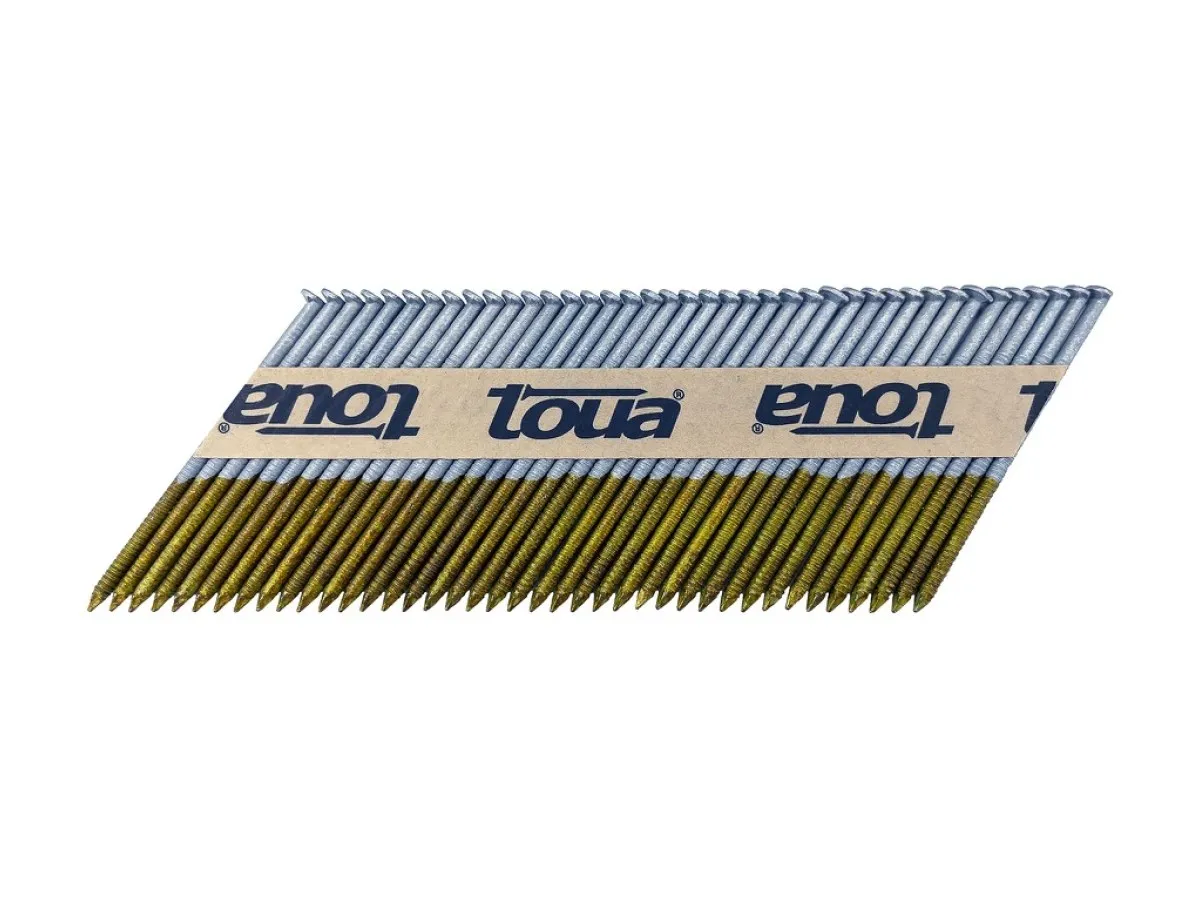

Для каркасного нейлера DCFN3490. Цвяхи зібрані в паперову стрічку 34°. Паспорт DCFN3490 допускає паперову колацію 30°–34°, тобто всередині «паперової» родини є запас. А от стрічка 21° (пластик) чи 28° (дріт) від іншого інструмента фізично не ляже в магазин рівно: перекіс, заклинювання, зігнутий цвях у носику.
Гальванічне оцинкування (EG) — тонкий шар цинку, рівень для сухих внутрішніх робіт: каркас, обрешітка, обшивка. Щойно конструкція виходить назовні або мокне, потрібне товстіше гаряче оцинкування чи нержавійка.
Фасування дивіться в картці конкретного товару: у заводській лінійці D34 воно залежить від діаметра — 2,8 мм ідуть по 3000 шт, 3,05 мм по 2000 шт. Правило для дерева: цвях має заходити в нижній елемент мінімум на 2/3 своєї довжини.
Дюбель-гриби: довжина = утеплювач + усі шари під ним
Тарілчастий дюбель — витратник для GSN50D і DCIN160. Звичайний GSN50 зі спеціальним стволом теж працює з тарілчастими дюбелями, але тільки короткими — утеплювач до 50 мм. Забивається крізь утеплювач прямо в бетон, керамічну або силікатну цеглу — без свердління. Пластикова гільза з тарілкою розпирається цвяхом і притискає плиту.
Два моменти при замовленні. Версії з інтегрованим металевим цвяхом (заводський індекс …-6-IP) у заводському каталозі починаються з 40–50 мм залежно від ревізії; короткі 20 і 30 мм — це серія …-5 з тарілкою 50 мм, вона йде без цвяха, під неї окремо береться стандартний дюбель-цвях по бетону. Комплектацію коротких довжин уточнюйте при замовленні. І окремо: для газобетону, газосилікату та піноблоку потрібна інша серія (у TOUA це індекс LIP) — ребра жорсткості й насічки на цвяху створюють точку кріплення в пористій основі, звичайний дюбель у ній не тримає.
Фасування дивіться в картці конкретного товару: у заводській лінійці воно залежить від довжини, у нас може відрізнятися через перепакування.
Правило довжини: довжина дюбеля = товщина утеплювача + усі ненесучі шари під ним (клей 5–15 мм, стара штукатурка). Анкерування в стіні дає вже сам дюбель. Для утеплювача 100 мм по чистій основі — дюбель 100 мм.
Важливо про фізику: дюбелі в системі утеплення тримають вітрове навантаження на відрив. Вагу плит несе клей — дюбель його не замінює.
Газовий балон 165 мм: ~1000 пострілів, зелений клапан

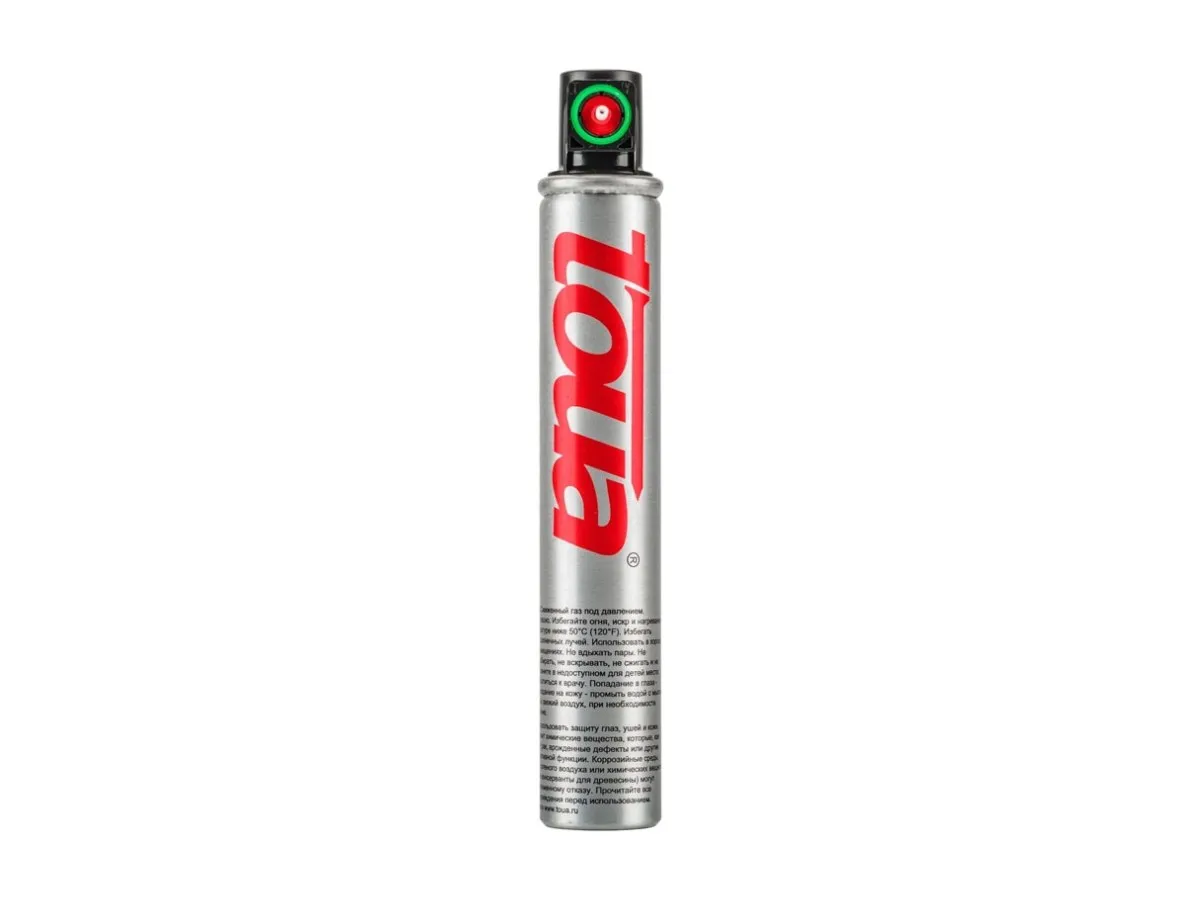

Паливо для всієї газової лінійки: Ø31,5 × 165 мм, 40 г газу (80 мл). Заводська специфікація елемента 165A дає близько 1100 пострілів, картки інструментів — 1000–1400 залежно від температури й режиму. У розрахунках орієнтуйтеся на 1000: так не помилитеся в мінус. У суміш уже додано лубрикант, який змащує механізм із кожним пострілом.
Колір клапана — це не дизайн. Зелений клапан — для інструментів до 120 Дж, тобто для всієї серії GSN50 і GSN40. Червоний — для пістолетів зі збільшеною камерою згоряння і енергією від 120 Дж (GSN65 і його версії): він подає більшу порцію газу, і у звичайному пістолеті це дає перезбагачену суміш і нестабільну роботу.
Standard чи Premium — що брати взимку. Обидва мають зелений клапан, різниця в пакеті. Standard — тонкостінний, виробник рекомендує його для роботи вище 0 °C: на морозі він дає лише пару десятків пострілів. Premium — безшовний пакет із товщою стінкою, офіційно дозволений для мінусової температури, і термін придатності в нього на 6 місяців довший. Взимку беріть Premium.
Клапан-дозатор одноразовий: новий клапан ставиться на кожен новий балон. Зберігати при +5…+25 °C, не нагрівати вище 50 °C.
Який витратник у який пістолет — одна таблиця замість десяти питань
Одна таблиця, яка знімає більшість питань перед замовленням. Звіряйтеся з нею до покупки витратника, а не після.
| Інструмент | Дюбель-цвяхи 16–27 | Дюбель-цвяхи 32–38 | Рейкові D34 | Дюбель-гриби | Газовий балон |
|---|---|---|---|---|---|
| GSN50CE / C / E газовий, 15–40 мм |
так | так | ні | лише до 50 мм зі спец. стволом | потрібен |
| GSN50D газовий, для утеплювача |
ні | ні | ні | так, 30–150 мм | потрібен |
| DCCN27 акумуляторний, 15–27 мм |
так | ні — задовгі | ні | ні | не потрібен |

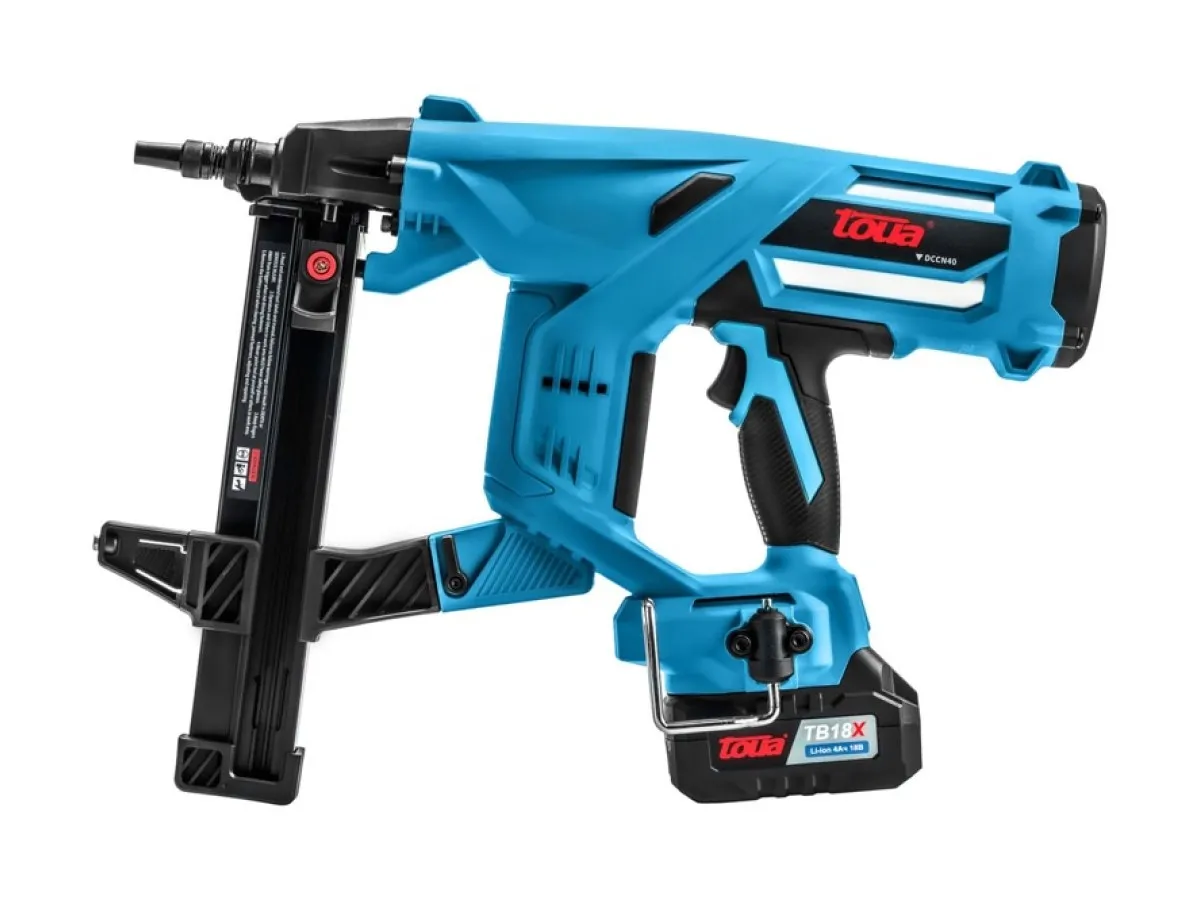

| DCCN40A акумуляторний, 15–40 мм |
так | так | ні | ні | не потрібен |

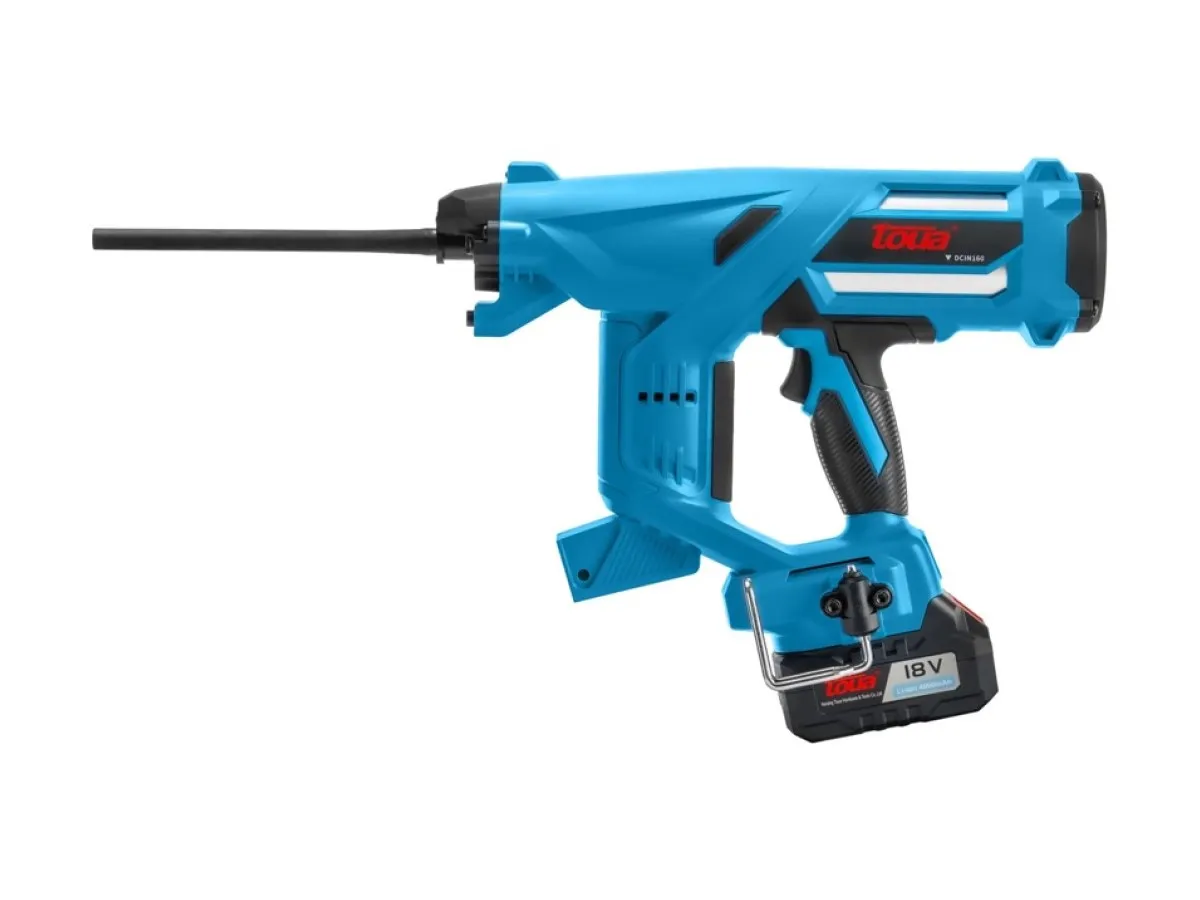

| DCIN160 акумуляторний, утеплювач |
ні | ні | ні | так, 20–180 мм | не потрібен |

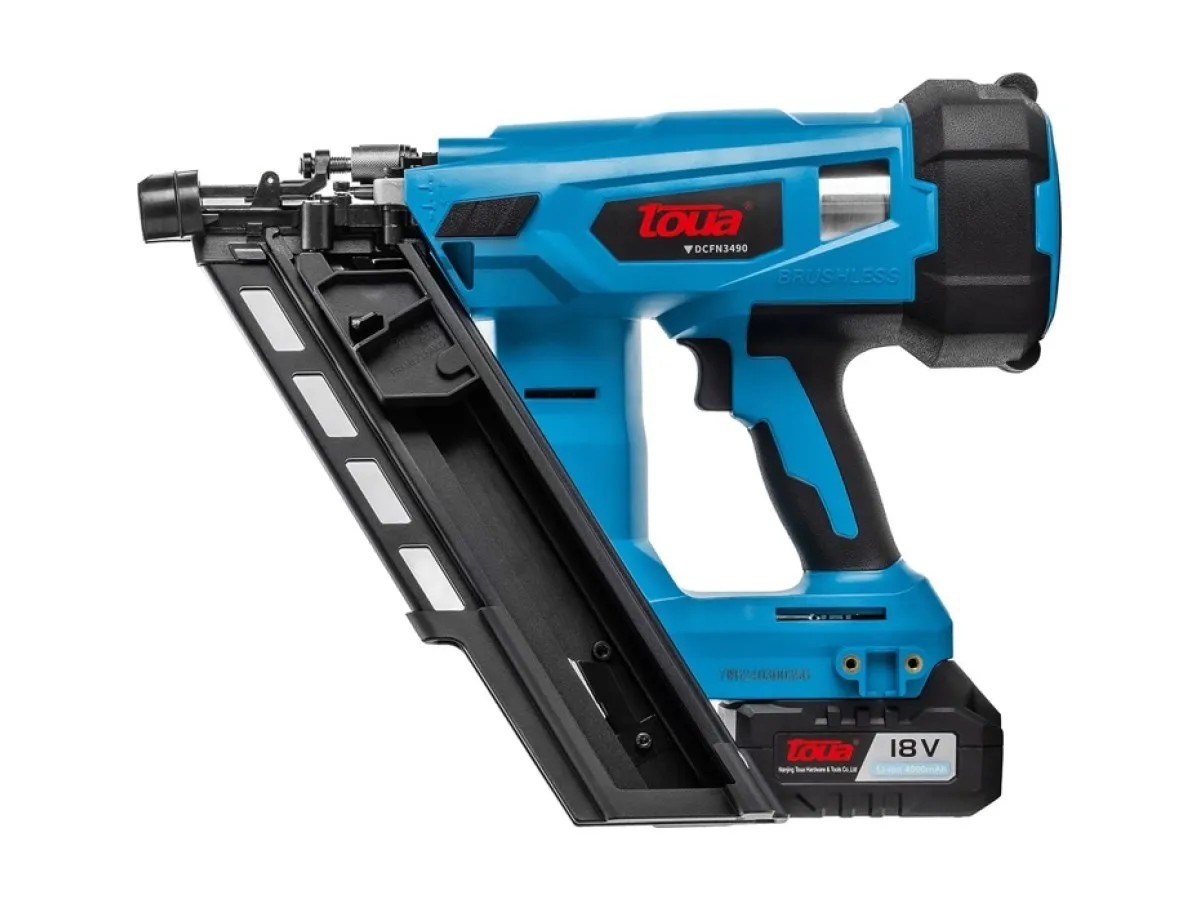

| DCFN3490 каркасний, по дереву |
ні | ні | так, 50–90 мм | ні | не потрібен |
Таблиця гортається вбік →
Акумулятори теж не універсальні: нейлери DCCN / DCFN / DCIN працюють на платформі 18 В, а пістолет для герметика DCG72 — на 7,2 В. Батареї між цими групами не взаємозамінні.
Порахуйте довжину цвяха за формулою виробника
Формула виробника: довжина цвяха = товщина того, що кріпимо + необхідне заглиблення в основу. Заглиблення залежить від того, що саме ви притискаєте. Порахуємо разом.
Діаметр диктує основа, а не довжина
2,7 мм — цегла, ЦПС, блок, легкий бетон, тонкий метал до 4–5 мм. 3,0 мм — щільний і високоміцний залізобетон. Для масивної сталі понад 5 мм наші 3,0×25…38 не підходять: там заводські типорозміри інші — посилений 3,05×15 або 3,05×17.
Скільки цвях має зайти в бетон: орієнтир 15–22 мм
З інструкції GSN50 (нормовано для бетону):
- Дерево / фанера до бетону — 15–22 мм
- Металевий профіль до бетону — 12–22 мм (метал не товщий за 2,5–3 мм)
- Ці норми інструкція дає для бетону; для цегли й блоків завод замість заглиблення наводить готові типорозміри
Коли живого бетону лише 10–15 мм
У деяких плитах перекриття тверда фракція лежить під самою поверхнею і чистого бетону залишається 10–15 мм. Тоді працює компроміс: коротший цвях 15–17 мм заходить у той тонкий шар живого бетону й тримається, тоді як довгий упирається в камінь і гнеться. Орієнтир виробника для цього випадку: навіть при заглибленні 10 мм цвях тримає на вирив близько 30 кг — для кріплення електрики цього вистачає із запасом. Але це орієнтир, а не нормоване значення: підвіси, лотки й трубопроводи на такій точці не тримають — там анкер. З наших довжин у це вікно потрапляє тільки 2,7×16 мм; калькулятор нижче цей випадок не рахує, він працює від повного заглиблення.
Шість правил, які рятують і плиту, і оператора
Розмір цвяха порахований — лишилося не зіпсувати його технікою пострілу. Усе нижче взяте з інструкції GSN50: це не поради «з досвіду», а вимоги виробника, порушення яких дає скол бетону, зігнутий стрижень або виліт кріплення.
У газових пістолетів послідовний режим — конструктивний запобіжник, а не незручність: доки ствол не притиснутий до основи, клапан не подає газ у камеру і постріл фізично неможливий. Розберемо цикл нижче — з нього ж видно, звідки береться нагар.
Окремий пункт техніки безпеки. При нахилі цвях відхиляється, гнеться — і, за формулюванням інструкції, може вилетіти в бік оператора. Притиск має бути повним, усією площиною ствола, а не кутом.
Ближче до краю бетон сколюється, і кріплення не тримає нічого. Це нормована інструкцією мінімальна відстань, а не орієнтир.
Попередній постріл уже пошкодив бетон навколо себе. Якщо цвях зігнувся і ви переносите точку — переносьте щонайменше на 60 мм, а не «на пару сантиметрів». І ніколи не стріляйте у вже забитий цвях.
Офіційний дилер TOUA радить возити з собою цвяхи різних видів і довжин і перед стартом робіт зробити кілька пробних пострілів. Бетон на кожному об'єкті свій: та сама довжина, яка ідеально сіла на попередньому фасаді, тут може впертися в щебінь.
Розширений діапазон до −15 °C дає не інструмент, а балон. Якщо на морозі пістолет не спрацьовує — інструкція велить не чистити його, а повторити спробу 2–3 рази і віднести інструмент разом із балоном у тепле місце. Поршень, який не повернувся на морозі, — теж норма, а не нагар.
Що відбувається за ті пів секунди
Ствол притискається до основи — відкривається клапан, порція газу подається в камеру згоряння. Без притиску постріл неможливий: це і є захист від холостого спрацювання.
Вентилятор перемішує газ із повітрям до однорідної суміші. Він же потім продуває камеру від відпрацьованих газів.
Свічка від акумулятора 7,2 В підпалює суміш. Тиск різко зростає і штовхає поршень із бойком — цвях іде в основу.
Поршень повертається у вихідне положення, магазин подає наступний цвях. Пістолет готовий за частку секунди.
Продукти згоряння осідають у камері нагаром — саме тому чистка камери стоїть першим пунктом регламенту ТО, а не змащування.
Шість причин, чому гнуться цвяхи — і лише одна з них у самому пістолеті
Найчастіше питання до газових пістолетів — і майже завжди причина не в інструменті. Ось повний перелік: три причини з офіційної таблиці несправностей плюс те, що виробник описує в технічних матеріалах. Порядок наш — від того, що найчастіше трапляється на об'єкті; виробник причини за частотою не ранжує.
Цвях задовгий для цієї основи
Виробник формулює прямо: завелика довжина загрожує недобиттям або загином у матеріалі. Енергії 100 Дж просто не вистачає, щоб протягнути довгий стрижень крізь щільний бетон.
Цвях 2,7 мм зустрів щебінь
У бетоні є щебінь і гранітний заповнювач. Тонкий стрижень 2,7 мм гнеться саме на камені. Стельовий бетон щільніший за стіновий — там це трапляється частіше.
Ствол стоїть не під 90° — цвях може вилетіти вбік
Окремий пункт техніки безпеки в інструкції: тримати ствол строго перпендикулярно основі. Інакше цвях відхиляється, гнеться — і може вилетіти в бік оператора.
Чужі цвяхи: інша сталь, інша геометрія вістря
Одна з трьох офіційних причин у таблиці несправностей. Інша сталь, інша геометрія вістря, інша шайба — стрижень не тримає удар і клинить у стволі.
Пошкоджений поршень або каретка
Дві інші офіційні причини з таблиці несправностей. Пошкоджений поршень б'є нерівно, а пошкоджена каретка магазину подає цвях із перекосом — і той гнеться просто в стволі.
Під поверхнею камінь, живого бетону 10–15 мм
Буває, що під поверхнею одразу лежить камінь і «живого» бетону лише 10–15 мм. Довгий цвях у такій плиті приречений зігнутися.
У якому порядку це перевіряти
Спочатку безкоштовне: підбір — довжина й діаметр під цю основу (причини 01, 02 і 06), потім техніка й витратник — кут 90°, повний притиск, оригінальні цвяхи (причини 03 і 04). І лише коли перші дві групи виключені, справа в технічному стані інструмента (причина 05) — це вже сервіс. У переважній більшості випадків проблема закривається на першому кроці.
Від тижня до двох місяців: коли чистити пістолет — і чим його не змащувати
Змащувати в газовому пістолеті майже нічого не треба: лубрикант уже їде в газовій суміші й змащує механізм із кожним пострілом. Тому все ТО — це чистка від нагару за календарем із інструкції плюс кілька крапель оливи у три визначені місця. Нижче — той самий регламент, у порядку, в якому він вам знадобиться.
1. Коли чистити: календар з інструкції
Штроблення, різка бетону, шліфування поруч — це «дуже брудно». Чистовий монтаж у закритому приміщенні — «чисто». Якщо ваш настріл між рядками, беріть більший: інструкція вимагає саме так.
| Настріл за тиждень | Дуже брудно | Брудно | Помірно | Чисто |
|---|---|---|---|---|
| 1000 | 1 тиждень | 2 тижні | 1 місяць | 2 місяці |
| 2000 | 1 тиждень | 2 тижні | 1 місяць | 1,5 місяця |
| 4000 | 1 тиждень | 2 тижні | 3 тижні | 3 тижні |
| 6000–8000 | 1 тиждень | 1 тиждень | 2 тижні | 2 тижні |
Таблиця гортається вбік →
Першоджерело для калькулятора вище — офіційна таблиця інтервалів з інструкції GSN50: рядок беріть за своїм тижневим настрілом, колонку — за запиленістю об'єкта. Якщо настріл між рядками — беріть той, що більший.
2. Як зрозуміти, що пора — не чекаючи календаря
Два офіційні тригери позачергової чистки
Інструкція називає рівно два: постріл відбувається не з першого, а з другого-третього натискання — або ви бачите сильне забруднення вузлів. У будь-якому з цих випадків календар не чекаємо. Затримка з пострілом — це не «інструмент зламався», це камера згоряння заросла нагаром.
Що ще лікується чисткою
Заїдає притискний механізм · поршень не повертається у вихідне положення · нестабільна подача цвяхів · вентилятор працює, індикатор зелений, а пострілу немає (серед причин — забруднена свічка запалювання і забруднений повітряний фільтр).
А що не лікується чисткою
Холод. Якщо інструмент не спрацьовує на морозі — інструкція велить не чистити, а повторити спробу 2–3 рази і віднести пістолет із балоном у тепле місце. Поршень, який не повернувся на морозі, — теж нормальна поведінка.
3. Як чистити: порядок за інструкцією
Спершу — зняти балон і акумулятор
Обов'язково: перед чисткою, перед будь-яким обслуговуванням і перед видаленням затору зі ствола. Інструкція вимагає знімати їх також при зберіганні, після завершення роботи, при переміщенні по об'єкту і коли передаєте інструмент іншій людині. Працювати в захисних окулярах.
Знадобиться: оригінальний засіб для видалення нагару (арт. 504.6.04.001.04) · олива для змащування (арт. 504.6.03.001.05) · масльонка і шестигранник із комплекту · серветка або продувний пістолет · захисні окуляри.
Зняти нагар оригінальним засобом. Це головне джерело всіх «поламок»: саме нагар дає постріл із другого-третього натискання.
У таблиці ТО інструкції стоїть окремим рядком із позначкою «регулярно»: забруднений механізм заїдає, і це вже питання безпеки, а не комфорту.
Вийняти цвяхи, прочистити магазин від пилу серветкою або продувкою, змастити каретку і пружину подавача спецоливою. Перевірка одна: каретка мусить ходити без утруднень — інакше цвях заклинить у стволі.
У календарний регламент він не входить, але серед причин «вентилятор працює, а пострілу немає» інструкція називає забруднений фільтр. Рішення там же: промити або замінити.
Після кожної чистки — крапля оливи на кільця циліндра з поршнем і біля вентилятора. Більше ця олива нікуди не йде.
Третій рядок таблиці ТО: перевірити затяжку всіх болтів інструмента. Профілактика, яка робиться раз на чистку і нічого не коштує.
Якщо цвях застряг у стволі
Вийняти балон і акумулятор → вийняти цвяхи з магазина → потягнути за фіксатор і зняти магазин → витягти затор зі ствола → поставити магазин назад і затягнути болт фіксації. Якщо поршень не повернувся у вихідне положення — продавити його шестигранним ключем і після цього провести чистку.
4. Чим мастити і скільки
Оливи тут потрібно на порядок менше, ніж підказує інтуїція: лубрикант уже надходить у механізм із газом. Ручне змащування закриває тільки те, куди він не дістає.
Сім точок на пістолеті: чотири під оливу, три — принципово без неї
наведіть або торкніться цифри
Лубрикант їде в самій газовій суміші й змащує механізм із кожним пострілом. Вручну закривають лише чотири точки, куди він не дістає. Торкніться будь-якої цифри на фото.
Точки показують зони на інструменті; кільця циліндра й вентилятор — усередині корпусу. Порядок і засоби — за інструкцією до вашого пістолета.
Змащувати — три вузли
- Ущільнювальні кільця: на циліндрі з поршнем і біля вентилятора, після кожної чистки
- Каретку магазина — спецоливою
- Пружину подавача — там же, разом із кареткою
Не змащувати — чотири зони
- Камеру згоряння — олива тут перетворюється на нагар
- Поршень — той самий ефект
- Носову частину ствола — олива склеїть пил і бетонну крихту
- Притискний механізм — його чистять регулярно, але не мастять
Ціна помилки «змащу про запас»
Надлишок оливи перетворюється на липкий бруд, який збирає пил і нагар. Офіційний дилер TOUA описує наслідок прямо: пістолет починає забиватися і просить обслуговування вже через 2 тисячі пострілів замість 10 тисяч. Це цифри дилера — сама інструкція ресурс у пострілах не нормує взагалі, вона дає календарну таблицю вище. Але напрямок однозначний: зайва крапля коштує кількох позачергових чисток.
5. Чого не робити, що віддати в сервіс і як зберігати
Не робити
WD-40. Позиція офіційного дилера TOUA однозначна: універсальна проникна змазка не підходить — вона не випаровується повністю і лишає плівку, на яку сідає нагар. Сама інструкція WD-40 не згадує, але для чистки приписує оригінальний засіб.
Працювати далі «поки стріляє». Якщо інструмент працює нестабільно або видає дивні звуки й вібрації — інструкція велить негайно припинити роботу.
Тільки сервіс
Свічка запалювання, поршень у зборі, каретка магазина і притискний механізм — вузли, які інструкція приписує не ремонтувати, а міняти, і робити це мають спеціалісти з оригінальними запчастинами. Дрібниця, про яку забувають: якщо загубився ярлик із попередженнями, його теж треба замінити.
Зберігання
Без балона, акумулятора і цвяхів, у приміщенні при +5…+25 °C. Балон — окремо. Не залишати інструмент, акумулятор і балон у холодному вологому приміщенні. Якщо пістолет не працюватиме довго — покрити металеві частини оливою від корозії.
Не «безіменний китаєць»: публічний завод, який робить інструмент для Stanley, Rawlplug і HIKOKI
Про TOUA прийнято думати як про дешеву альтернативу Hilti. Рамка неправильна — і ось перевірені факти, які її ламають.
Публічна компанія на біржі Шеньчженя, тикер 301125
Власник бренду — публічна компанія 南京腾亚精工科技股份有限公司, в експорті вона підписується як Nanjing Toua Hardware & Tools. З 8 червня 2022 року в лістингу Шеньчженьської фондової біржі, майданчик ChiNext, тикер 301125. Це означає щорічний аудит фінансової звітності, публічні річні звіти і розкриття суттєвої інформації, а не анонімний цех.
Робить продукцію для Stanley, Rawlplug, TIMCO і HIKOKI
На потужностях TOUA на замовлення чужих брендів роблять витратники, електроінструмент і акумуляторні монтажні пістолети — цвяхи, газові балони, перфоратори, дрилі, літієві нейлери — для Stanley Black & Decker, Rawlplug (Польща), TIMCO (Велика Британія) і HIKOKI. Газові й пневматичні монтажні пістолети завод продає під власною маркою TOUA; акумуляторні йдуть і під маркою TOUA, і на ODM під чужими брендами. Тобто це не «ноунейм із маркетплейсу», а виробництво, якому світові бренди довіряють власну продукцію.
Головний укладач двох галузевих стандартів КНР
Компанія — головний укладач двох галузевих стандартів КНР: на самі газові монтажні пістолети і на газові балони до них. Виробництво: три майданчики — Цзяннін, Бован і Хаймень — з виробничими площами загалом близько 240 000 м² (на ділянках близько 180 000 м²) і близько 1110 працівників. Система якості за ISO 9001.
Документи на газову лінійку і витратники
Газові пістолети TOUA пройшли європейську типову експертизу за Директивою з машин 2006/42/EC зі стандартом EN 792-13 — у переліку моделей прямо вказані GSN50, GSN40, GSN65 і GSNF1. Окремо є сертифікат електромагнітної сумісності, типове схвалення SGS на газовий балон за TPED/ADR і чеські сертифікати за EN 14592 на цвяхи для несучих дерев'яних конструкцій. Під конкретну партію ми запитуємо у постачальника актуальний пакет документів — просто напишіть менеджеру, якщо вони потрібні під ваш об'єкт.
Шість питань, які ставлять перед замовленням
Газовий чи акумуляторний — що брати?
Якщо працюєте щодня і великими обсягами — газовий: він легший і дешевший на старті. За автономністю різниця менша, ніж здається: газовий обмежений не акумулятором іскри (його заряду вистачає на 4000 пострілів), а балоном — це приблизно 1000 пострілів проти 700–800 у безгазового. Якщо працюєте в закритих приміщеннях, на обжитих об'єктах або не хочете возити балони й регулярно чистити нагар — акумуляторний. Ціна витратників при цьому падає до нуля: платите тільки за цвяхи.
Чим GSN50 відрізняється від GSN40 і GSN65?
Енергією пострілу і, відповідно, паливом. GSN40 — 90 Дж, GSN50 і GSNF1 — 100 Дж, GSN65 — 120 Дж зі збільшеною камерою згоряння. Для всієї серії до 120 Дж іде балон із зеленим клапаном; червоний клапан — тільки для GSN65 і його версій, він подає більшу порцію газу. Якщо поставити червоний у звичайний GSN50, суміш буде перезбагаченою: горить гірше, віддача енергії падає, постріл нестабільний, а балона вистачить приблизно на 200 пострілів менше.
Чи можна одним пістолетом і кріпити профіль, і монтувати утеплювач?
Частково. GSN50 зі спеціальним стволом бере тарілчасті дюбелі (дюбель-гриби) до 50 мм — тобто утеплювач товщиною до 50 мм. Для повноцінного фасаду з плитами 100–150 мм потрібен GSN50D або акумуляторний DCIN160: у них інша конструкція ствола під тарілчастий дюбель.
Чи підійдуть цвяхи іншого бренду?
Формат касетних дюбель-цвяхів поширений, і фізично багато що входить. Але виробник називає неоригінальні цвяхи однією з трьох офіційних причин загину стрижня в стволі, а використання неоригінальних витратників — підставою для зняття інструмента з гарантії. Для рейкових цвяхів вирішує не лише кут: паспорт DCFN3490 приймає паперову стрічку 30–34°, а от пластикова 21° чи дротяна 28° від іншого інструмента в магазин рівно не ляже — буде перекіс і заклинювання. Звіряйте чотири параметри: кут стрічки, матеріал стрічки, тип головки і діаметр × довжину стрижня.
Як часто потрібне обслуговування?
За таблицею виробника — від одного тижня до двох місяців залежно від настрілу і запиленості. Практичний орієнтир простіший: щойно постріл почав відбуватися з другого-третього натискання, пора чистити. Сама процедура займає 15–30 хвилин і робиться на об'єкті.
Чи потрібен допуск або дозвіл для роботи?
Для газового й акумуляторного — ні: це звичайний будівельний інструмент, потрібні інструктаж з охорони праці та ЗІЗ. Для порохового в Україні потрібні навчання й атестація оператора за НПАОП 0.00-5.25-01.
Підберемо інструмент і витратник під ваш об'єкт
Скажіть, що і до чого кріпите — порадимо конкретну модель, довжину цвяха і ствол. Якщо вистачить молодшої моделі, так і скажемо. Чекаємо надходження — можна забронювати позицію заздалегідь.
Дивіться також: електроінструмент, витратні матеріали та акумуляторний інструмент у каталозі SynergyTools.
Написати коментар
